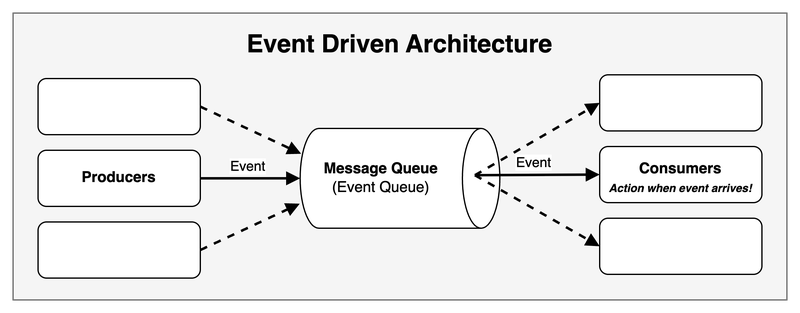

什麼是事件驅動 (Event Driven)
#

事件驅動 (Event Driven) 可以簡單地想成「當特定事件發生時，才要做相對應的行動」
適用於需要比較即時的情境

一般來說大家對於 Airflow 適用的場境都是 Cron & Time Intervals 的
如：每 X 小時、每天、每個月才定期觸發 Dag 來完成 workflow

不過 Airflow 也可以做到 Event Driven 來觸發的！

而今天我們就要看看 Airflow 3 提到的一個新功能：External Event Driven Scheduling
也就是 AIP-82 External event driven scheduling in Airflow 提案
還有與這個功能高度相關的 Common Message Queue
在這篇文章中，我們將深入探討這些功能的實作細節和應用場景。

在 AIP-82 之前要如何寫 Event Driven 的 Dag
#

在 AIP-82 之前，當然也可以寫透過 Event Driven 來觸發的 Dag
但是就需要使用到 Continuous Scheduling + max_active_runs=1 + Sensor 才有辦法達到

也就是無止境的 schedule 一個 Dag
並在該 Dag 的第一個 Task 中使用 Sensor 來等待外部事件

這邊是在 AIP-82 之前要如何聽 Apache Kafka 特定的 topics 來觸發 Dag 的範例：

# copy from https://www.astronomer.io/docs/learn/airflow-kafka
@dag(
    start_date=datetime(2023, 4, 1),
    schedule="@continuous",
    max_active_runs=1,
    catchup=False,
    render_template_as_native_obj=True,
)
def listen_to_the_stream():
    listen_for_mood = AwaitMessageTriggerFunctionSensor(
        task_id="listen_for_mood",
        kafka_config_id="kafka_listener",
        topics=[KAFKA_TOPIC],
        # the apply function will be used from within the triggerer, this is
        # why it needs to be a dot notation string
        apply_function="listen_to_the_stream.listen_function",
        poll_interval=5,
        poll_timeout=1,
        apply_function_kwargs={"pet_moods_needing_a_walk": PET_MOODS_NEEDING_A_WALK},
        event_triggered_function=event_triggered_function,
    )

當 Use Case 是只有零星 Event 的情況，執行的狀況會是：
- 同一時間只有一個 DagRun 在執行
- DagRun 的第一個 Task 會是 Sensor 持續 polling 等待外部事件發生
  - 當外部事件發生時，才繼續往下一個 Task 執行
- 當只有零星 Event 會發生時，確實沒什麼問題
但是當 Use Case 是持續有很多 Event 發生時，執行的狀況會是：
- 同一時間一樣只能有一個 DagRun 在執行
- 即使有後續的 Event 進來
  - 還是需要等到前一次 DagRun 的所有 Tasks 執行完才能開始下一個 DagRun
- 也就是原本應該要是即時處理的應用就退化成批次處理的方式了！

還有另外一點是：
如果在等待外部事件的 Operator 或 Sensor 沒有實作 Deferrable 的話
就會多佔掉一個 worker slot

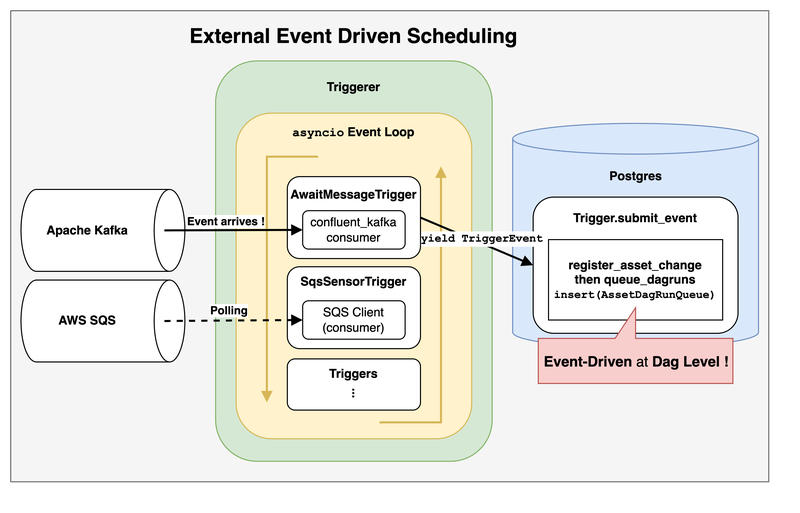

AIP-82 External event driven scheduling in Airflow
#

簡單來說
是透過將 Asset 與 Trigger 結合來達到 在 Dag Level 的 Event Driven 架構

因為是透過 Trigger，所以這邊的 Event Driven 是 poll-based 而不是 push-based 的

也代表有以下好處：

減少需要多 schedule DagRun 才能開始 polling 的 overhead
- 因為是直接建立一個 Trigger 跳過 DagRun
  - 也就是跳過 “為了 polling” 階段排程的 overhead，所以更即時
- 當符合條件時，才更新 AssetEvent 並 schedule DagRun
對 End-User 來說可以在 Dag 少定義一個 Sensor 的 Task

AIP-82 的實作細節
#

接下來會詳細說明跟 AIP-82 在 Airflow 核心的實作細節

AIP-82 Create references between triggers and assets #43666
#

多加上對 asset 和 trigger 這兩個 table 的多對多關聯 ( Many to Many Association Table) 只有加上 Foreign Key 和 Index，所以不用 Association Object 來定義多對多關聯

AIP-82 Save references between assets and triggers #43826
#

主要有 3 個部分：

End-User 在定義 Asset 時多了 watchers parameter

# copy from https://github.com/apache/airflow/pull/43826 PR description

trigger = SqsSensorTrigger(sqs_queue="my_queue")
asset = Asset("example_asset_watchers", watchers=[trigger]) # new `watchers` parameter

with DAG(
    dag_id="example_dataset_watcher",
    schedule=[asset],
    catchup=False,
):
    task = EmptyOperator(task_id="task",)
    chain(task)

在 Dag Processing 時，需要把多新增的 watchers 也加入到 asset model 中

在 bulk_write_to_db 中要記錄 asset 時
- 會透過 add_asset_trigger_references 記錄剛剛多定義的 watchers
  - add_asset_trigger_references 不單純只有「增加該 asset 有關的 trigger 」
    - 其實比較像 sync 的概念：會分為 refs_to_add 和 refs_to_remove 去更新該 asset 對應到的 trigger 關聯
- 上一個 PR 只定義了 asset 和 trigger 的多對多關聯
  - 而 watchers 的 type 會是 list[Trigger]
  - 這個 PR 就是把 trigger 實際寫入到 asset Table 中

在回顧 PR Review 的 comment 時
也多了解到：原來目前 Airflow 目前不會去刪除 asset Table 的 record

對 trigger 的 serialization

剩下的改動就只是因為需要在 asset 記錄 trigger 會用 repr 所以需要微調一些 method

不過後來 repr 的 usage 被換成 hash 因為 stringfy 不適合作為物件的 unique identifier
而 trigger 是由 classpath 和 kwargs 組成
最後是由 hash((classpath, json.dumps(BaseSerialization.serialize(kwargs)).encode("utf-8"))) 來產生
AIP-82 Use hash instead of repr #44797

AIP-82 Handle trigger serialization #45562
#

主要處理與 AIP-72 TaskSDK 的整合和單元測試以 AIP-82 本身來說，多加了 AssetWatcher 讓 watchers 的語意更清楚

# copy from https://github.com/apache/airflow/pull/45562 PR description
trigger = FileTrigger(....)
asset = Asset("<my_queue>", watchers=[AssetWatcher(name="my_file_watcher", trigger=trigger)])

with DAG(
    dag_id=DAG_ID,
    schedule=asset,
):
    empty_task = EmptyOperator(task_id="empty_task")

    chain(empty_task)

AssetWatcher 還是繼承自 BaseTrigger 不過又多了一個 name 的欄位

AIP-82 Introduce BaseEventTrigger as base class for triggers used with event driven scheduling #46391
#

在 [LAZY CONSENSUS] AIP-82 - Create new interface BaseEventTrigger 討論串中
@Vicent Beck 很清楚的說明為什麼還需要多增加一個 BaseEventTrigger 介面與 AssetWatcher 搭配來限制哪些是適合 Event Driven Scheduling 的 Trigger

在討論串的例子是：

如果有一個 Dag 用到 S3KeyTrigger trigger 作為 watchers

只要在 <my-bucket> bucket 中的 <my-file> 檔案還存在

trigger = S3KeyTrigger(bucket_name="<my-bucket>", bucket_key="<my-file>")
asset = Asset("s3_asset", watchers=[
  AssetWatcher(name="s3_asset_watcher", trigger=trigger)
])

with DAG(
  dag_id="example_dag",
  schedule=[asset],
  catchup=False,
):
  ...

這個 Dag 就會一直被觸發！

這不是 Bug，而是 trigger 預期的行為
- 但如果沒有特別限制那些 trigger 才適合 Event Driven Scheduling 的話
- 就有可能會讓 User 寫出如上會無限被觸發的 Dag

所以經過這個 PR 加入 BaseEventTrigger interface 後
AssetWatcher 只會接受繼承 BaseEventTrigger 的 subclass 來避免無限觸發的情況

Common Message Queue Trigger
#

在 AIP-82 中有提到以下 Event Driven 的情境

Ideally, there should be an end to end solution in Airflow to trigger DAGs based on external event such as:
A message has been pushed in a message queue such as Google Pubsub, Amazon SQS, Azure Message Bus, Apache Kafka, …
A file has been created in a storage service
A database has been updated

其中有說到透過 Message Queue 來觸發 Dag
所以 Vikram Koka 提了 [DISCUSS]: Proposing a “common message queue” abstraction 應該要有一個更簡單、統一的介面讓 User 來寫 Event Driven Scheduling 的 Dag

無論是 User 用哪一種 Message Queue
都可以用同一個 MessageQueueTrigger(queue=...) class 並給定不同的 queue uri 來使用

# copy from https://github.com/apache/airflow/pull/46694/files

from __future__ import annotations

from airflow.models.dag import DAG
from airflow.providers.common.messaging.triggers.msg_queue import MessageQueueTrigger
from airflow.providers.standard.operators.empty import EmptyOperator
from airflow.sdk.definitions.asset import Asset, AssetWatcher

trigger = MessageQueueTrigger(queue="https://sqs.us-east-1.amazonaws.com/0123456789/my-queue")
asset = Asset("sqs_asset", watchers=[AssetWatcher(name="sqs_asset_watcher", trigger=trigger)])

with DAG(
    dag_id="example_msgq_watcher",
    schedule=[asset],
    catchup=False,
):
    EmptyOperator(task_id="task")

根據剛剛說明的 AIP-82 Introduce BaseEventTrigger as base class for triggers used with event driven scheduling #46391
所以 MessageQueueTrigger 也會繼承自 BaseEventTrigger 來限制只能用在 Event Driven Scheduling 的情境

目前有實作 Common Message Queue Trigger 的 Providers 有：
