深入研究 Apache Airflow 的 Dag Processing 機制

Python 撰寫的 Dag File 是如何被 Airflow 解析的？

#

本篇文章會深入研究 Airflow 2 的 Dag Processing 機制
Airflow 3 會牽涉 AIP-72 TaskSDK 的核心細節
所以這邊會以 Airflow 2 的 Dag Processing 機制來說明比較簡單！

無論是 Airflow 2 或 3 都會涉及以下核心概念

• DagFileProcessorManager
• DagFileProcessorProcess
• DagBag

接下來會以整體的角度來說明這些概念
再進一步深入到各個核心概念的細節
最後總結 Airflow Dag Processing 流程與最佳實踐

概述 Dag Processing 機制

#

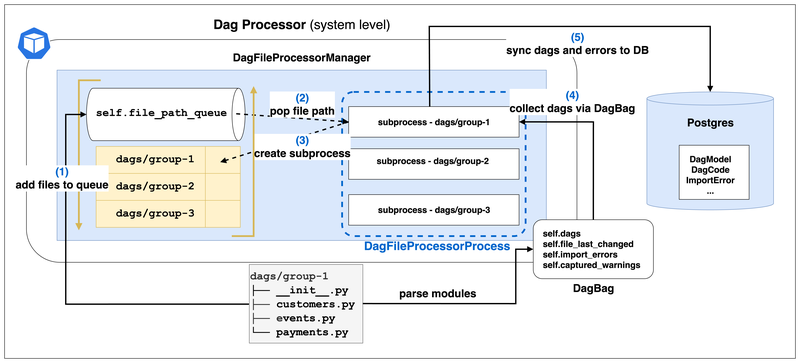

附圖是 Airflow 2 的 Dag Processing 機制 high level 的架構圖

以下是各個 component 的簡介：

• DagProcessor:
  • 是以 整個 Airflow 系統 的角度出發的 component 名稱
• DagFileProcessorManager:
  • 是 DagProcessor 在 code level 的實作，也是管理 Dag Processing 的核心
  • 使用 queue 來管理 Dag File 的解析
• DagFileProcessorProcess:
  • 是 DagFileProcessorManager fork 出來的 worker process
  • 負責解析單一 file path
  • 和同步 Dag 與錯誤訊息到 Metadata DB
• DagBag:
  • 實際與 Dag File 互動的介面
  • 回傳實際的 Dag instances

整個 Dag Processing 大致的流程如下：

1. 把待解析的 Dag File 路徑放到 DagFileProcessorManager 的 queue 中
2. & 3. DagFileProcessorManager 會 fork 出 DagFileProcessorProcess subprocess 並存在 DagFileProcessorManager 中
3. DagFileProcessorProcess 透過 DagBag 拿到 Dag instances 和錯誤訊息
4. DagFileProcessorProcess 會把 Dag instances 和錯誤訊息同步到 Metadata DB

DagFileProcessorManager

#

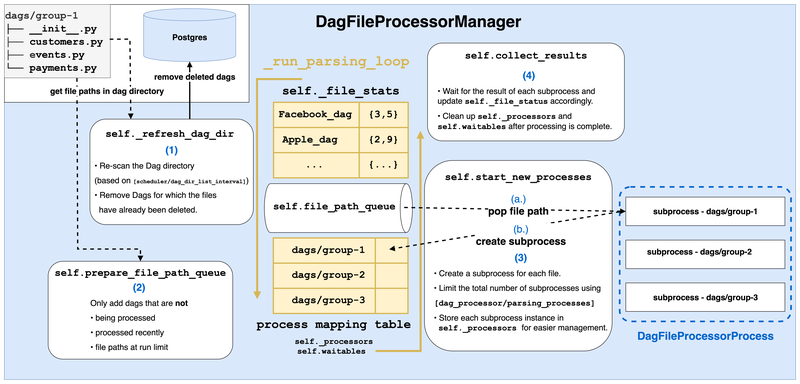

_run_parsing_loop 是整個 Manager 的核心

• Manager 會以 _file_paths, _file_path_queue, _file_stats 這 3 個屬性來記錄 Dag File 的狀態
  • self._file_paths: list[str] 記錄所有 Dag File 的路徑
  • self._file_path_queue: deque[str] 記錄還有哪些 Dag File 的路徑需要解析
  • self._file_stats: dict[str, DagFileStat] 記錄每個 Dag File 的狀態
    • num_dags: int, import_errors: int, last_finish_time: datetime | None, last_duration: timedelta | None, run_count: int, last_num_of_db_queries: int 等
• 並由以下屬性來管理 DagFileProcessorProcess instance
  • self.waitables 來追蹤所有活躍的 process 或連線
  • self._processors: dict[str, DagFileProcessorProcess] 來記錄每個 Dag File 相相對應的 process
• 也提供 def set_file_paths(self, new_file_paths: list[str]): 來
  1. 更新上面所提的 self._file_paths, self._file_path_queue, self._file_stats
  2. Terminate 正在處理 “被刪除檔案的” DagFileProcessorProcess
     • processor.terminate()
     • self._file_stats.pop(file_path)

在每次 loop 中會做以下幾件事： 這邊只有列出跟與解析 Dag 最相關的步驟

1. self._refresh_dag_dir()
   1. 更新距離上次 refresh 的時間差，如果大於 [scheduler/dag_dir_list_interval] 設定才會重新讀取 Dag Directory dag_filelocs = {full_loc for path in self._file_paths for full_loc in _iter_dag_filelocs(path)}]
   2. 在最後把 “被刪除檔案的 Dag” 從 Metadata DB 中刪除 SerializedDagModel.remove_deleted_dags
2. self.prepare_file_path_queue()
   1. 如果發現 “有檔案被刪除” 的情況，也會透過剛剛所提的 set_file_paths 來更新 self._file_paths, self._file_path_queue, self._file_stats
   2. 再把 file_paths_in_progress = set(self._processors), file_paths_recently_processed 和 files_paths_at_run_limit 這 3 者取聯集完 以外 的 Dag File 路徑加入到 self._file_path_queue 中
3. self.start_new_processes()
   • 會在 [dag_processor/parsing_processes] 限制下 while self._parallelism > len(self._processors) and self._file_path_queue:
   • 對於每一個 Dag File 都起一個 DagFileProcessorProcess 來解析 processor = self._create_process(
   • 並把 DagFileProcessorProcess 的 instance 加到 self.waitables 和 self._processors 中
     • self._processors[file_path] = processor
     • self.waitables[processor.waitable_handle] = processor
4. self.collect_results()
   • 等待多個 DagFileProcessorProcess 的結果並更新到 self._file_stats 中
   • 也清理 self.waitables 和 self._processors 中已經完成的 process

   • ready = multiprocessing.connection.wait(
         self.waitables.keys() - [self._direct_scheduler_conn], timeout=0
     )

     for sentinel in ready:
         if sentinel is not self._direct_scheduler_conn:
             processor = cast(DagFileProcessorProcess, self.waitables[sentinel])
             self.waitables.pop(processor.waitable_handle)
             self._processors.pop(processor.file_path)
             self._collect_results_from_processor(processor)


DagFileProcessorProcess

#

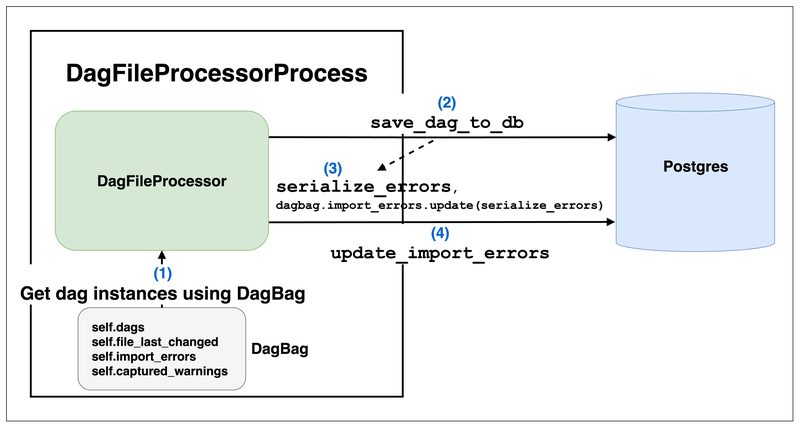

DagFileProcessorProcess 會以 DagBag 去拿到該路徑下解析完 Dags 的結果

• _run_file_processor 是 DagFileProcessorProcess 實際的 target function
  • 主要執行 dag_file_processor.process_file 並回傳 tuple[number of dags found, count of import errors, last number of db queries] 作為 self._result
    1. 先以 file_path 拿到 DagBag dagbag = DagFileProcessor._get_dagbag(file_path)
    • 而 _get_dagbag method 就真的是 construct 一個 DagBag DagBag(file_path, include_examples=False)
    • 關於 DagBag 的細節可以參考 DagBag 這個章節
    2. 把透過 DagBag 拿到的 Dag 都同步到 Metadata DB serialize_errors = DagFileProcessor.save_dag_to_db(dags=dagbag.dags, dag_directory=self._dag_directory, pickle_dags=False)
    • DagBag.sync_to_db
      • DAG.bulk_write_to_db
    3. 把上一步拿到的 serialize_errors 更新到 import_errors 中 DagFileProcessor.update_import_errors(file_last_changed=dagbag.file_last_changed, import_errors=dagbag.import_errors, processor_subdir=self._dag_directory, )
    4. 最後更新 Dag 的警告 self.update_dag_warnings(dagbag=dagbag)

    到這邊我們也可以知道 UI 上 import errors 或 Dag 警告的 Lifecycle 都是由 DagFileProcessorProcess 來處理的!

DagBag

#

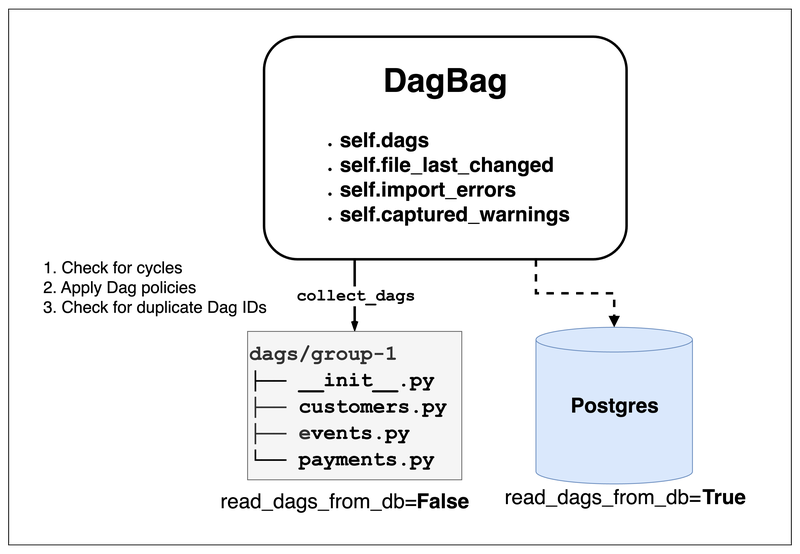

• DagBag 是 Airflow 內部最終讀取 Dag File 的介面
  • 無論是 Dag Processor 要把 Dag 寫入到 Metadata DB 中
  • 或是 Scheduler 或 API Server 要讀取 Dag
  • 都會透過 DagBag 來處理，而DagBag 的 constructor 有 read_dags_from_db: bool 選項
    • 所對於 Dag Processor 來說： 一定會把 read_dags_from_db 設定為 False，因為 Dag Processor 的確需要從 Dag File 中讀取 Dag 來同步 Dag 的狀態
    • 但對於 Scheduler 或 API Server 來說： read_dags_from_db 會被設定為 True，可以保證在不同 deployment 中讀到的 Dag 是一致的
  • 並提供以下屬性讓其他 Airflow 的 component 使用：
    1. self.dags: dict[str, DAG]
    2. self.file_last_changed: dict[str, datetime]
    3. self.import_errors: dict[str, str]
    4. self.captured_warnings: dict[str, tuple[str, …]]
• collect_dags 是從 Dag File 中取得 Dag instance 的 entry point
  • 從 .py 檔案讀取 self._load_modules_from_file
  • 或 .zip 壓縮檔讀取 self._load_modules_from_zip
  • self._process_modules
    • 是整個 Dag Processing 中最花時間與資源的部分
      • 不只要 load modules 也會對 Dag objects 做各種處理與檢查
      • 這也是我認為 為什麼需要用 subprocess 來處理的原因
    • 實際從 Python 檔案讀 modules 後，以 isinstance(o, (DAG, SDKDAG)) 拿到 Dags 的 instance
    • top_level_dags = {(o, m) for m in mods for o in m.__dict__.values() if isinstance(o, (DAG, SDKDAG))}
    • 並以 self.bag_dag 檢查該 Dag 是否合法
      1. 是否有 cycle
      2. Dag policies
      3. 是否有重複的 Dag ID
      4. 都沒問題的話才加入到該 DagBag 中 self.dags[dag.dag_id] = dag

總結：與 Dag Processing 有關的最佳實踐

#

透過文章可以了解 DagFileProcessorManager, DagFileProcessorProcess, DagBag 三者之間的關係
以下是幾個我覺得值得注意的重點

1. DagFileProcessorManager 會以 queue 來管理所有待解析的 Dag File 路徑

• 擔任 dispatcher 的角色，並管理所有的 DagFileProcessorProcess subprocesses

2. 每一個 file path 都是由一個 DagFileProcessorProcess 來處理:

• 這個 process 會透過 DagBag 來拿到 Dag instance 和錯誤訊息
  • 這個步驟會是 最花時間與資源的部分 !
    • 單一個 python file 內，可能只有 1 個 Dag instance 也有可能有 1,000 個 Dag instances
    • 而且需要對每個 Dag instance 去做各種檢查！
• 並把這些資訊同步到 Metadata DB 中

3. DagBag 是最後拿到 Dag instance 的介面: 無論是 Read-Only 還是 Read-Write 都會透過 DagBag 來取得

透過 Dynamic Dag 生成大量 Dags 的最佳實踐

#

假設現在有一個 Python 檔 裡面只有一個讀取 config.yaml 的 Dynamic Dag
並且透過 config.yaml 會產生 1,000 個不同的 Dags

config.yaml 可以是任何外部狀態，如 xxx.json
或用 code 生成的 list，如 for loop

config.yaml:

customer_list:
- name: Facebook
  config: 300
- name: Apple
  config: 200
...

single_dynamic_dag.py:

with open("config.yaml", 'r') as f:
  customers = yaml.safe_load(f)

for customer in customers:

    @dag(
      dag_id=f"{customer}_dag",
      start_date=datetime(2022, 2, 1)
    )
    def dynamic_generated_dag():
        @task
        def print_message(message):
            print(message)

    dynamic_generated_dag()

這樣的寫法會導致
這 1,000 個 Dag instances 只被 1 個 DagFileProcessorProcess 來處理

這也代表
這 1 個 process 要單獨處理 1,000 個 Dag instances!

因為 1 個 Python 檔 是由 1 個 DagFileProcessorProcess 處理的
Airflow 沒有辦法預先知道這個 Python 檔會產生多少個 Dag instances

這也是在 單一 Python 檔 使用 Dynamic Dag 去產生大量 Dags 時
有些 Dags 會偶爾突然消失的原因之一

例如：
在 load 到第 800 個 Dag instance 時
DagFileProcessorManager 認為 DagFileProcessorProcess 跑太久 timeout 了
就直接 terminate 這個 process

又進行下一輪的 Dag Processing
導致剩下的 200 個 Dag 被判斷為 “被刪除”！
所以就在 UI 看到怎麼少了 200 個 Dag

但有可能再下一輪的 Dag Processing 沒有超過 timeout
又可以在 UI 上看到 1,000 個 Dags

就會有這種「 Dags 偶爾突然消失」的現象發生

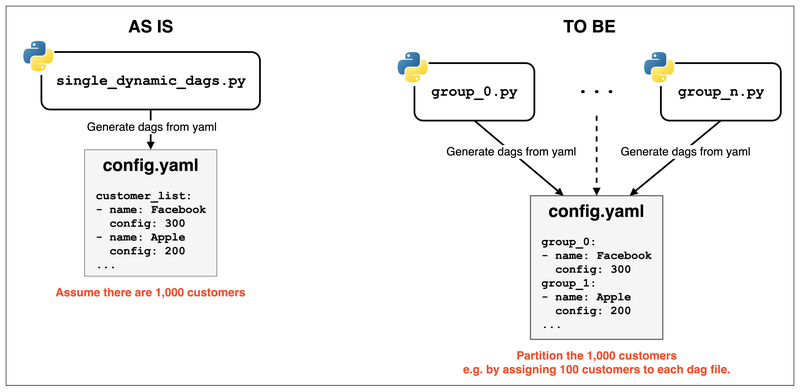

如果要避免這個問題
只需要使用 partition 的方式來處理

例如：
把 config.yaml 多加分組的概念，並多加一些相同的 Python 檔
來讓不同的 DagFileProcessorProcess 處理不同的分組

當然需要有另一個 source_dag.py 和 partition.yaml 設定來維護好 single source of truth
並且讓 CI/CD pipeline 自動生成這些分組的 Dag Files

config.yaml with partition:

group_0:
- name: Facebook
  config: 300
group_1:
- name: Apple
  config: 200

group_0.py:

# get the current group name from the file path
current_file_name = os.path.basename(__file__)
current_group = current_file_name.split('.')[0]

# only import the customers for the current group
with open("config.yaml", 'r') as f:
  customers = yaml.safe_load(f)[current_group]

# generate the Dags for the current group
for customer in customers:
    @dag(
      dag_id=f"{current_group}_{customer}_dag",
      start_date=datetime(2022, 2, 1)
    )
    def dynamic_generated_dag():
        @task
        def print_message(message):
            print(message)
    dynamic_generated_dag()
